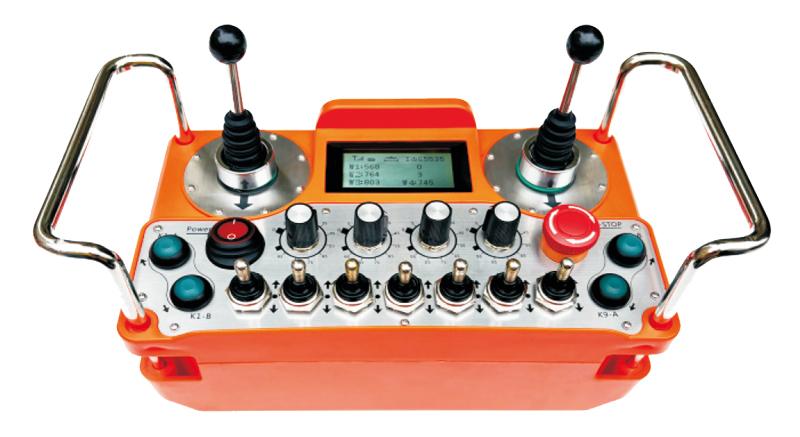

型号：DH01R-4W-26K           适配设备：各种工业设备

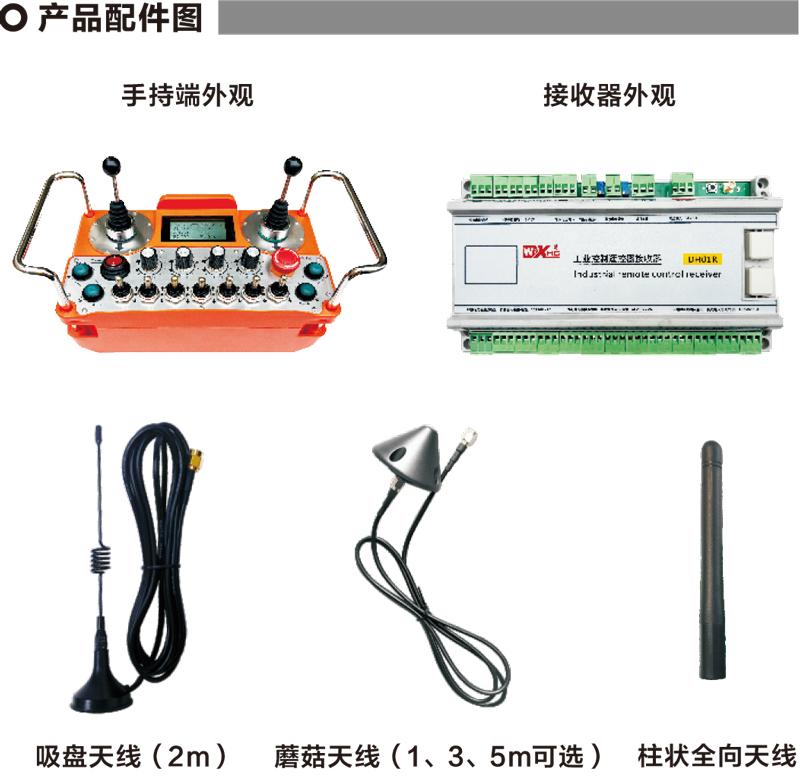

备注：三种天线可以三选一，默认标配吸盘天线

备注：

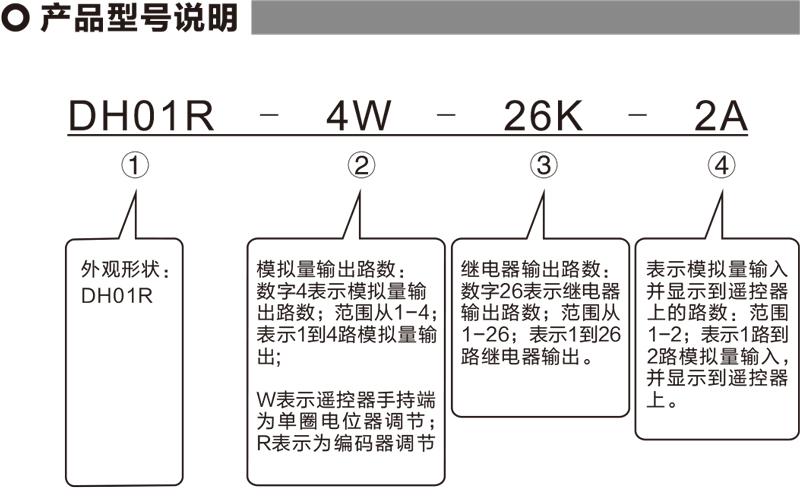

① DH01R系列，后缀如果带T表示带急停输出；不带T表示不带急停输出。

②如果不带模拟量输出，不需要备注0W或0R；模拟量W1,W2,W3,W4默认为0-10V模拟电压输出；同时W1,W2 可以扩展2路隔离的数字电位器输出，范围0-5K欧姆，1/2瓦；分辨率：20欧姆。该两路数字电位可以作为电焊机的焊接电流和焊接电压控制。如果需要该数字电位器输出，需要用户备注说明。

④模拟量输入，范围从1到2，表示有1路到2路模拟量输入（最大2路）；当有模拟量输入的时候，需要备注模拟量输入的电压范围（我们接收器默认为0-5V，用户也可以备注为4-20毫安或0-10V等）以及模拟量对应的显示范围(比如：显示0-100伏或0-1000安培)

该两路模拟量可以作为焊接电流和焊接电压的显示使用。

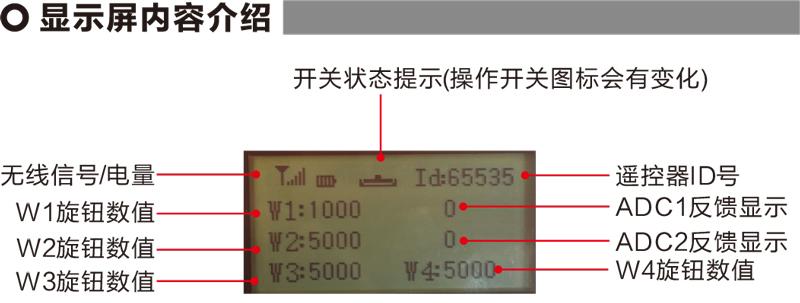

W1旋钮数值：W1：0-1000（参数可调0-9999）

W2旋钮数值：W2：0-5000（参数可调0-9999）

W3旋钮数值：W3：0-5000（参数可调0-9999）

W4旋钮数值：W4：0-5000（参数可调0-9999）

ADC1反馈显示：0-1000（参数可调0-5000）

ADC2反馈显示：0-1000（参数可调0-5000）

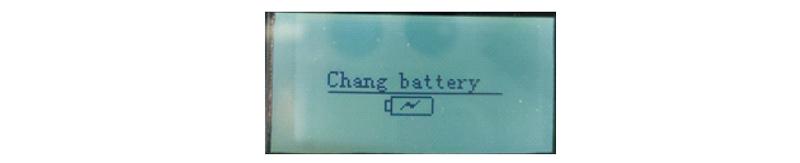

                                                           低压：遥控器电池电量过低，请更换电池

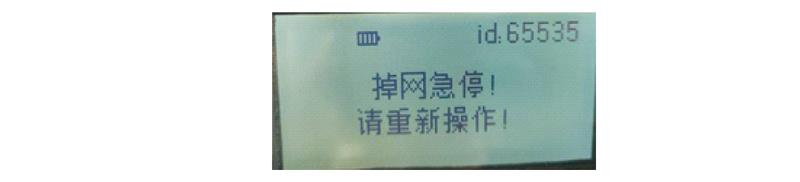

                                          掉网：无线信号中断，请检查接收器电源，重新上电，遥控器重新开机

1、遥控器开机

 接收器通电，接收器工作指示闪烁；遥控器安装两节5号电池，打开电源开关，显示屏显示数值，表示开机成功。接收器工作指示灯变成常亮状态。

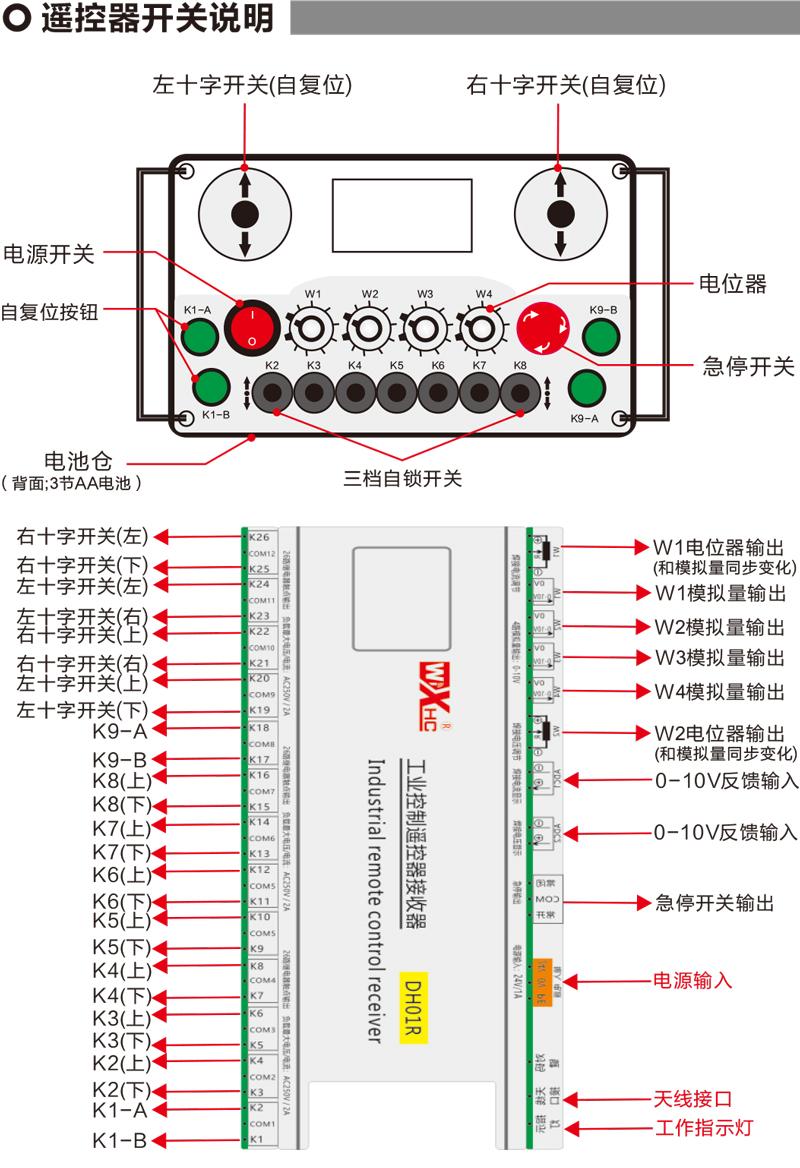

2、开关和按钮功能

 任意操作遥控器上的扭动开关和按钮，可以控制接收器端对应的开关信号输出点，接收器上所有开关信号输出点默认都是常开信号；


3、W1-W4调速

 任意旋转W1-W4中的旋钮，可以操作接收器端对应的模拟量输出信号或者电位器信号，

 接收器端的模拟量输出信号默认为0-10V电压信号，电位器信号默认0-5K；


4、急停功能

 拍下急停按钮，所有开关信号输出断开，模拟量输出断开；释放急停后，所有开关信号恢复，模拟量输出恢复；

 遥控器关机5秒后，所有开关信号输出断开，模拟量保持不变，遥控器开机，开关信号输出自动恢复；


5、参数菜单（用户禁止私自修改）

 遥控器部分功能可以通过参数调整，在显示屏W1=0时，连续点按3次K9-B按钮，然后再连续点按3次K9-A按钮，进入参数菜单；K9-A和K9-B键进行菜单翻页选择参数；按住K1-A，再按K9-A/B按钮，进行参数修改；

 退出参数菜单：选择保存或是不保存，然后按K1-A按钮确认退出；

 F1W1范围:显示屏W1旋钮的显示范围数值，0-9999可调；

 F2W2范围:显示屏W2旋钮的显示范围数值，0-9999可调；

 F3W3范围:显示屏W3旋钮的显示范围数值，0-9999可调；

 F4W4范围:显示屏W4旋钮的显示范围数值，0-9999可调；

 F5A1范围:显示屏ADC1反馈显示范围数值，0-5000可调；

 F6A2范围:显示屏ADC2反馈显示范围数值，0-5000可调；

 告警电流：设置ADC1和ADC2反馈显示的报警值，当ADC1和2超过此值时，

 遥控器显示屏报警提示；此值为0时，告警功能无效；
