MACH3控制卡无线电子手轮|WHB04BX

型号:WHB04BX
规格:220*168*60mm
市场价:0.00
优惠价:0.00
分享到:

分享到

  • 一键分享
  • QQ空间
  • 新浪微博
  • 百度收藏
  • 人人网
  • 腾讯微博
  • 腾讯朋友
  • 百度贴吧
  • 豆瓣网
  • 搜狐微博
  • QQ好友
  • QQ好友
    百度分享
  • 一、应用领域

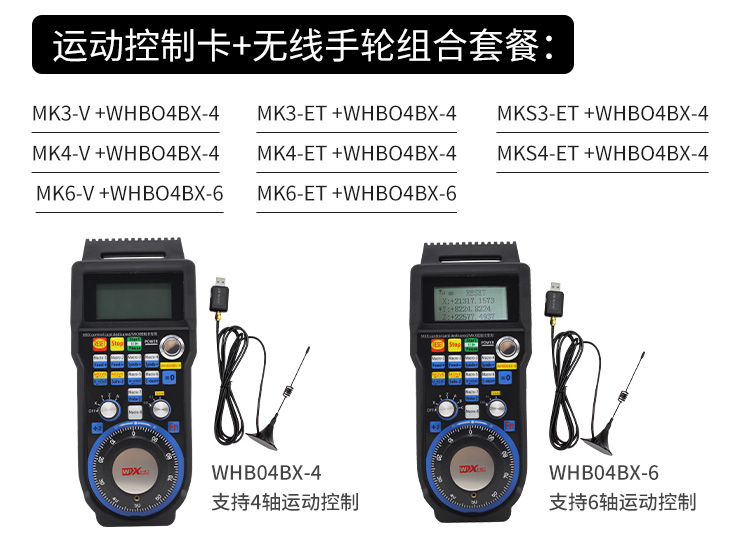

               WHB04B有两个系列:

                1、 WHB04BX-4:支持四轴运动控制.

                2、 WHB04BX-6:支持六轴运动控制.

        适合Windows环境下所有Mach3系统的数控机床


    二、使用示意图

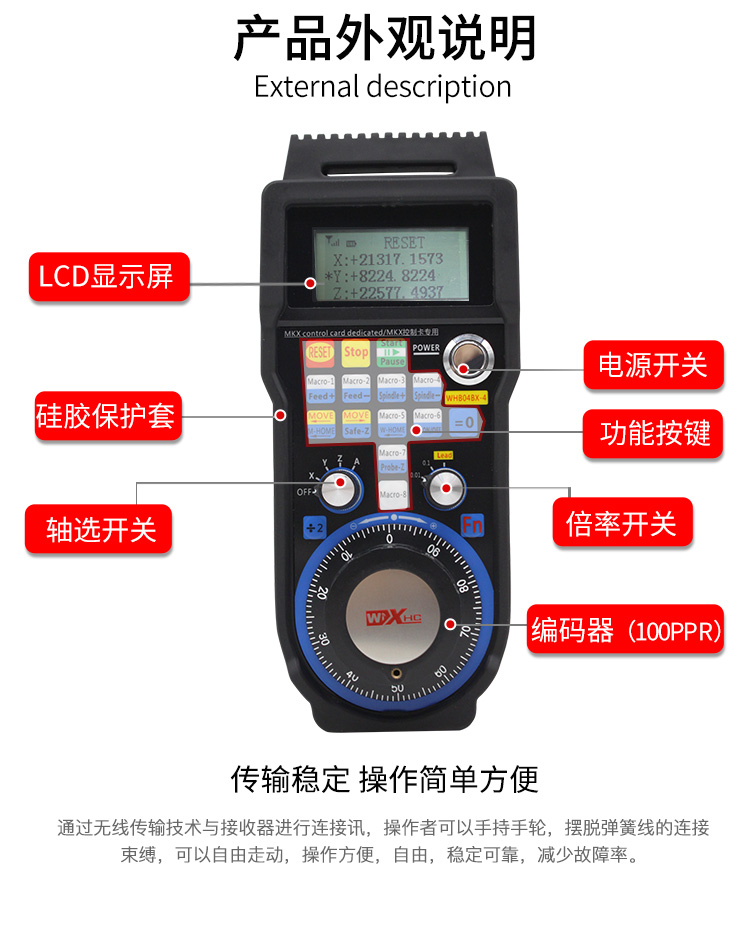

    三、产品外观说明




    四、产品特点

    1.采用433MHZ无线传输频率,发射功率10DB,无障碍传输距离40米。


    2.采用跳频传输技术,同一范围内可以支持32套无线设备同时使用。


    3.手轮采用背光LCD显示屏,可以同时显示3个轴的坐标值,电量信息,信号强度等。


    4.专业适配MKX系列MACH3控制卡,电子手轮信号直接由控制卡处理,响应及时,位移精确。


    5.增加快速移动按键,适合长距离移动操作,提高工作效率。


    6.USB接口接收器,配备外置天线,增强信号,通讯稳定。


    7.无线电子手轮无需安装软件驱动,直接可以配套MKX系列控制卡使用。

     (仅支持MKS-V,MKX-V,MKX-ET系列控制卡)






    五、技术参数

    类别 参数描述
    通讯频道 ISM,433MHZ
    电源 两节AA碱性电池
    无线传输距离 无障碍40米
    编码器 100PPR
    按键 16个(支持10个宏代码按键)
    发射功率 10DB
    接受灵敏度 -98DB
    最大轴数 6轴
    显示屏 点阵LCD背光显示屏
    材质 ABS和PC材料,耐摔耐热韧性好,并有硅胶套保护


    六、
    LCD显示说明








    八、包装说明

    WHB04BX无线电子手轮 1个
    手轮摇杆 1套
    USB无线接收器 1个
    成都芯合成科技有限公司保修卡 1张
    MACH3无线电子手轮说明书 1本
    WHB04BX驱动光盘 1张
    包装盒尺寸 220*168*60mm
     重量 0.6kg




    更多详细介绍,请到下载中心下载说明书
