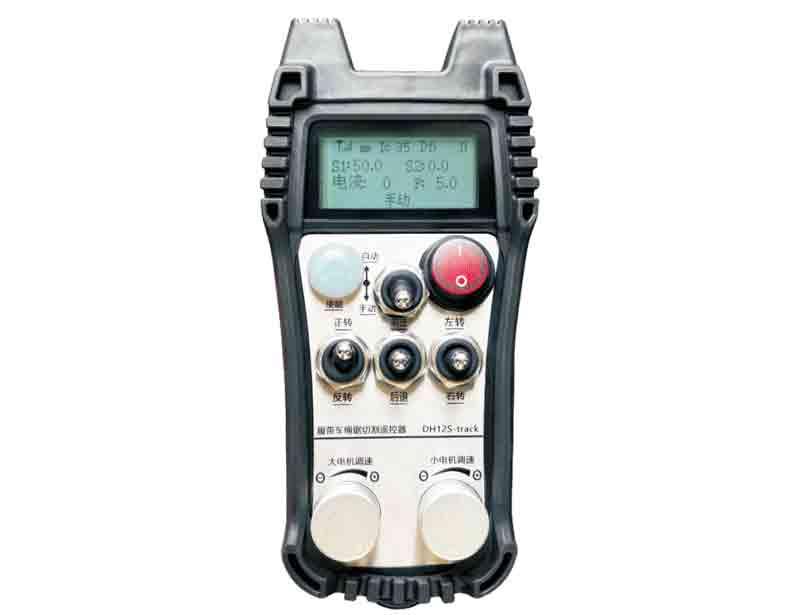

DH12S-LD 履带绳锯机无线遥控器

型号:DH12S-LD
规格:
市场价:0.00
优惠价:0.00
分享到:

分享到

  • 一键分享
  • QQ空间
  • 新浪微博
  • 百度收藏
  • 人人网
  • 腾讯微博
  • 腾讯朋友
  • 百度贴吧
  • 豆瓣网
  • 搜狐微博
  • QQ好友
  • QQ好友
    百度分享
  •

    型号:DH12S-LD      适配设备:履带绳锯机

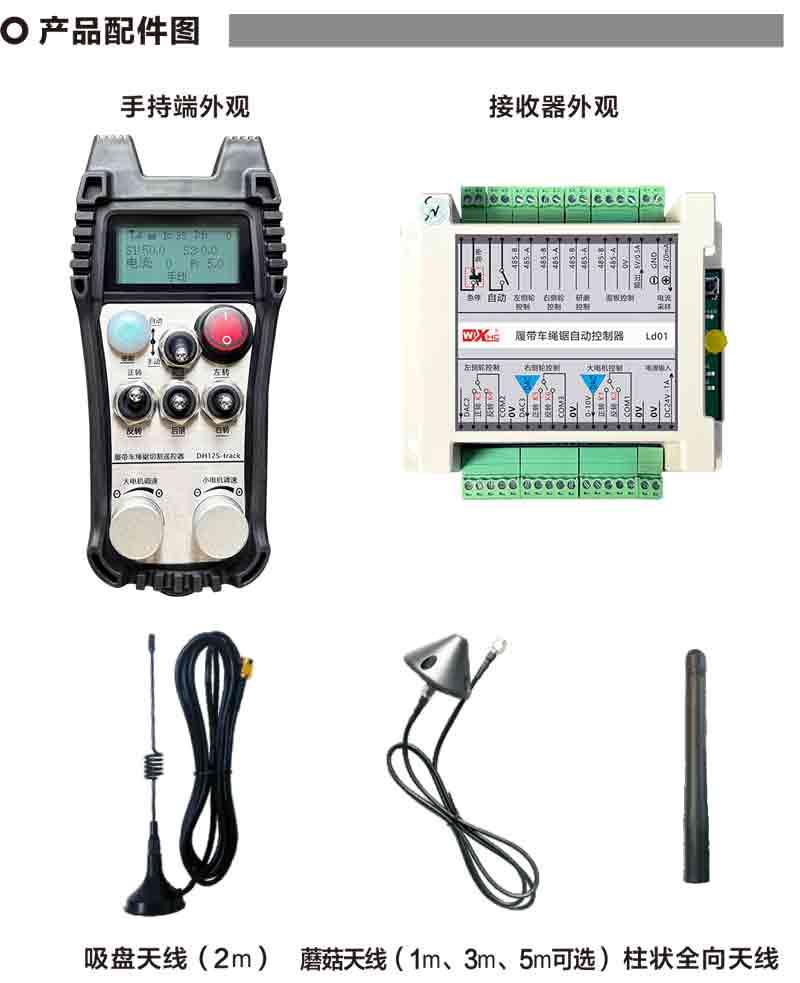

    备注:三种天线可以三选一,默认标配吸盘天线

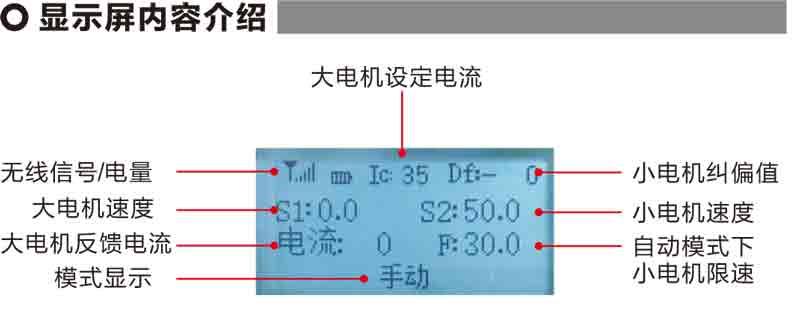

    大电机速度:S1:0-50
    小电机速度:S2:0-50
    自动切割小电机最高限速:F:0-30(参数可调)
    自动切割最大电流:Ic:0-35(参数可调)
    直线纠偏值:Df:-99-99(1个单位大约0.02V)

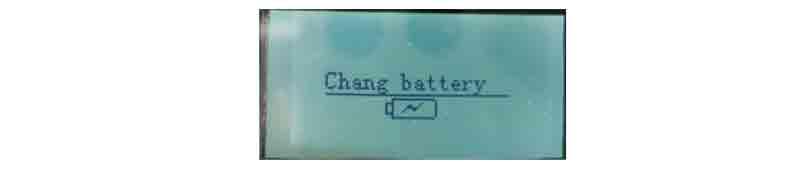

    低压:遥控器电池电量过低,请更换电池

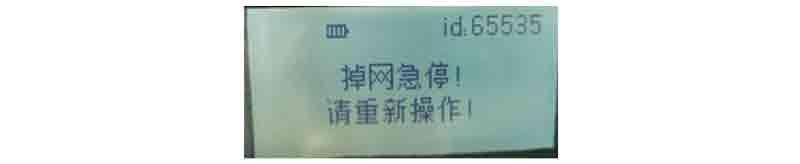

    掉网:无线信号中断,请检查接收器电源,重新上电,遥控器重新开机

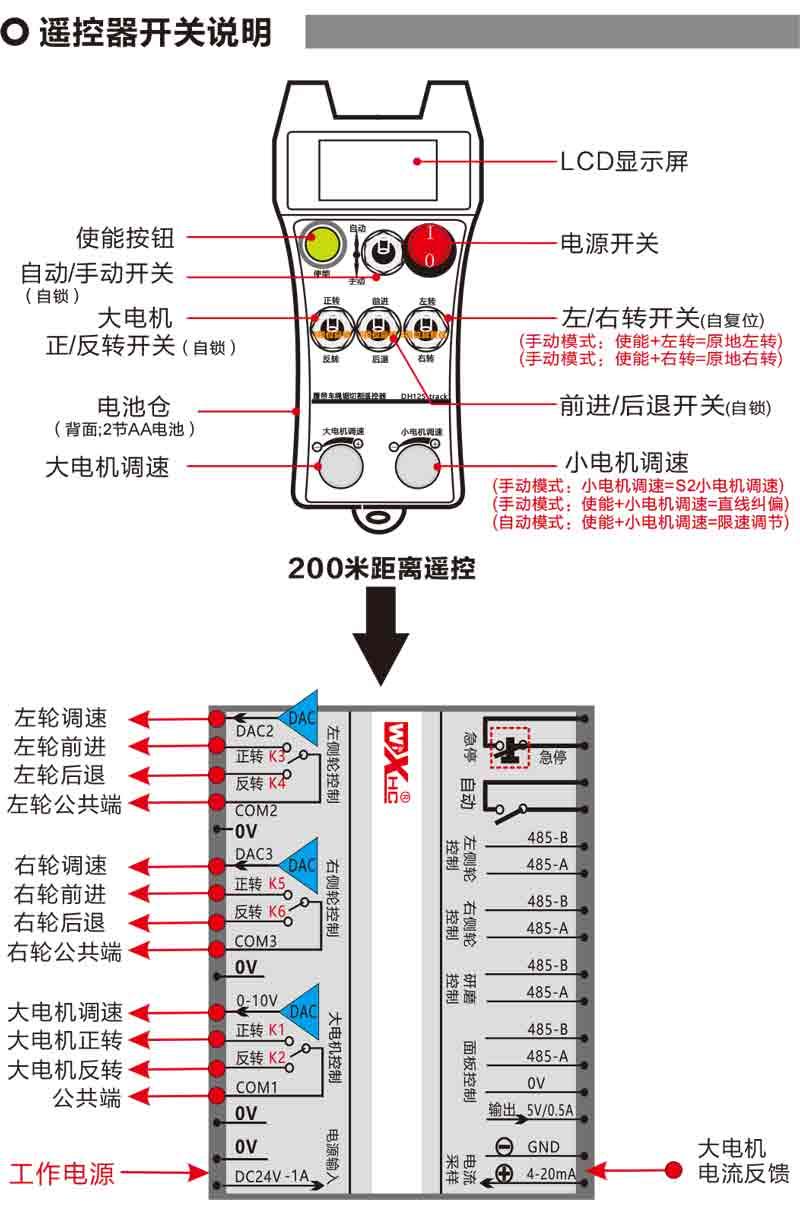

    1、遥控器开机
     接收器通电,接收器上RF-LED灯开始闪烁;遥控器安装两节5号电池,打开电源开关,显示屏显示电机速度,表示开机成功。
    2、大电机和调速
     将“正转/反转”开关扳到正转,接收器大电机正转打开,显示屏显示正转
    将“正转/反转”开关扳到反转,接收器大电机反转打开,显示屏显示反转
    旋转“大电机调速”旋钮,可以调节接收器大电机调速输出电压大小0-10V;
    3、小电机和调速
     将“前进/后退”开关扳到前进,接收器左轮前进和右轮前进打开,显示屏显示前进
    将“前进/后退”开关扳到后退,接收器左轮后退和右轮后退打开,显示屏显示后退
    手动模式下:旋转“小电机调速”旋钮,同时调节接收器左轮右轮调速输出电压大小0-10V;

    4、左转和右转
     将“左转/右转”开关扳到左转,接收器右轮前进打开,显示屏显示左转
     将“左转/右转”开关扳到右转,接收器左轮前进打开,显示屏显示右转
    5、原地转弯
     手动模式下
     原地左转:按住“使能”按钮,将“左转/右转”开关扳到左转,接收器的左轮后退和右轮前进打开,开始原地左转;
     原地右转:按住“使能”按钮,将“左转/右转”开关扳到右转,接收器的左轮前进和右轮后退打开,开始原地右转;
    6、小电机限速调整
     自动模式下:按住“使能”按钮,旋转“小电机调速”可以调整自动切割时小电机的最大速度;
    7、自动切割
    第一步,启动大电机;
    第二步,把模式开关切换到“自动”;
    第三步,启动
    小电机,屏幕显示进入“切割自动”,表示已经进入自动切割模式;
    8、直线纠偏
     当左右行走电机在前进和后退中,出现左右速度不一致,直线行走发生偏移,可以使用遥控器的直线纠偏功能,对左右轮速度进行微调;
     纠偏原理:通过纠偏功能,微调左轮速度,来达到和右轮一致的速度,实现左右轮速度同步,消除偏移;
     纠偏操作方法:在手动模式下,按住“使能”按钮,旋转“小电机调速”;
     顺时针旋转,调高左轮速度电压,显示屏纠偏值增大;
     逆时针旋转,降低左轮速度电压,显示屏纠偏值减小;
     纠偏范围:纠偏值-90到90;1个纠偏单位的纠偏电压大约0.02V;
    9、参数菜单(用户禁止私自修改)
     遥控器部分功能可以通过参数调整,在手动模式下,在小电机速度S2为10时,
     正转/反转开关连续上掰3次,然后再连续下掰3次,进入参数菜单;
     退出参数菜单:选择保存或是不保存,然后按使能按钮确认退出;
     最大电流:切割电机的工作额定电流,切割电流为此电流的80%;
     调速参数:自动切割控制参数,默认800,禁止修改;
     减速参数:自动切割控制参数,切割电流变化值超过此值时,开始减速
     加速度a1: 自动切割控制参数,切割电流低于设定切割电流时,加速的快慢;
     减速度a2: 自动切割控制参数,切割电流高于设定切割电流时,减速的快慢;
     自动收刀:无效;
     启动自锁:0,不自锁;1,自锁.按使能键+正反转生效,并自锁;
     最大行走:小电机速度最大值;
     切割电流:设定自动切割的主电机电流最大值,反馈电流超过此值,开始减速;
     默认限速:在开机时,自动切割速度的默认最大速度;
     自动模式:0,自动开关为自动控制;1,自动开关控制自动IO输出点;
     限速偏移:自动切割时,小电机最大速度;
     最大主机:大电机最大速度.


    接收器工作电源  DC24V/1A(独立电源供电)
    接收器输出点负载  AC0-250V/3A  DC0-30V/5A
    接收器调速输出电压 DC0-10V




    如果手机端显示不全,请登录网站查看产品信息:http://www.wixhc.com
    本产品最终解释权归成都芯合成科技有限公司所有。
