无线电子手轮DWGP 产品展示成都芯合成科技有限公司

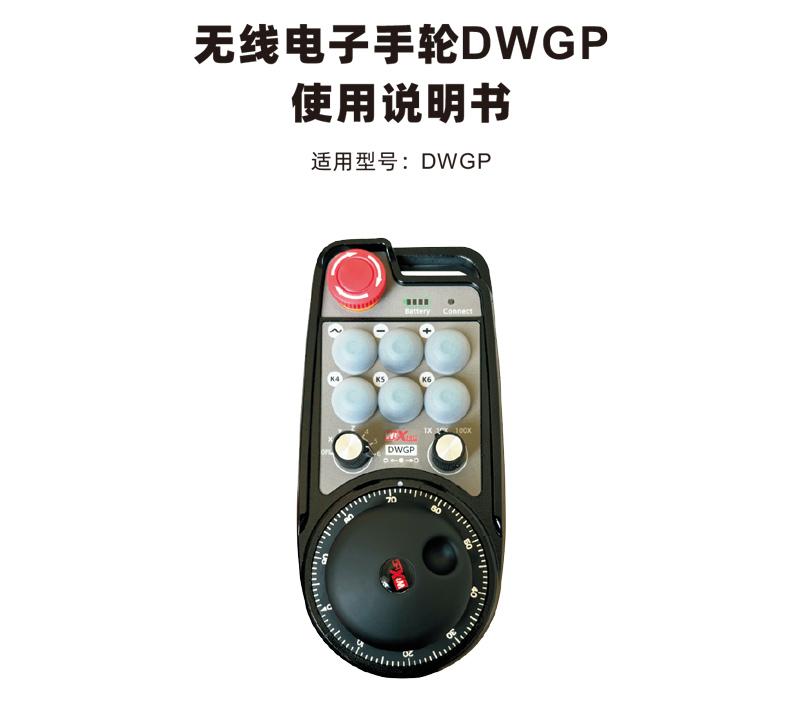

无线电子手轮是用于数控机床手动引导、定位、对刀等操作。该产品采用

无线传输技术，省去了传统的弹簧线连接，减少因电缆引起的设备故障，免去

电缆拖动，粘上油污等缺点，操作更方便。广泛适用于龙门加工中心、龙门立

式车床、数控齿轮加工机床等数控机床，并且可以适配市面上多种数控系统，

比如西门子、三菱、发那科、新代等数控系统品牌。

1.采用433MHZ无线通讯技术，无线操作距离80米；

2.采用自动跳频功能，同时使用32套无线遥控器，互不影响；

3.支持急停按钮，并且手轮关机后，操作急停按钮依然有效；

4.支持6个自定义按钮，开关量IO信号输出；

5.支持6轴控制，可定制7-12轴控制；

6.支持3档倍率控制，可定制4档倍率控制；

7.支持使能按钮功能，可以输出开关量IO信号，也可以控制轴选、倍率和编码器；

8.支持轴选和倍率通过软件进行修改编码类型；

9.支持脉冲编码器，规格100脉冲/圈；

10.支持标准Type-C充电，5V-2A充电规格，内置电池规格14500/1100mAh。

手持端工作电压电流	3.7V/16mA
充电电池规格	3.7V/14500/1100mAh
手持端低电压报警范围	<3.35V
接收器电源电压	DC5V-24V/1A
接收器急停输出负载范围	AC125V-1A/DC30V-2A
接收器使能输出负载范围	AC125V-1A/DC30V-2A
接收器自定义按钮输出负载范围	DC24V/50mA
接收器轴选输出负载范围	DC24V/50mA
接收器倍率输出负载范围	DC24V/50mA
手持端发射功率	15dBm
接收器接收灵敏度	-100dBm
无线通讯频率	433MHz频段
无线通讯距离	无障碍距离80米
工作温度	-25℃<X<55℃
防摔高度	1（米）
自定义按钮数量	6（个）
产品重量	517.5（g）
产品尺寸	1858768（mm）

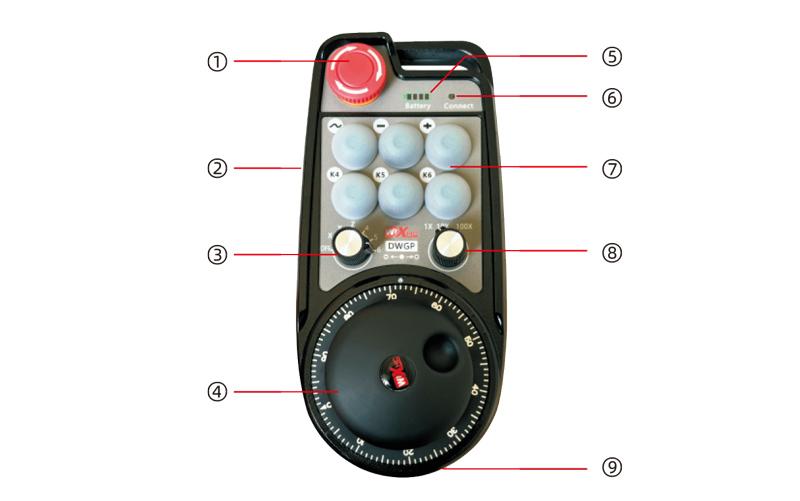

注释：

①急停按钮：

按下急停按钮，接收器上2组急停IO输出断开，并且手轮所有功能都无效。

释放急停，接收器上急停IO输出闭合，手轮所有功能恢复；并且在手轮关闭

电源后，按下急停按钮，接收器的急停IO输出依然生效。

②使能按钮：

按下两侧任意一个使能按钮，接收器上2组使能IO输出导通，松开使能按

钮，使能IO输出断开；并且在切换轴选倍率，以及摇动手轮之前，需要按住

使能按钮才有效；此功能可以通过配置软件取消。

③轴选开关（电源开关）：

按住使能按钮，切换轴选开关可以切换手轮控制的移动轴。将此开关从

OFF档切换到任意轴，手轮电源开机。

④脉冲编码器：

按住使能按钮，摇动脉冲编码器，发出脉冲信号，控制机器轴移动。

⑤电量灯：

手轮电量显示，全亮代表电量满，全灭代表未开机或者没有电，左边第

一格电量闪烁，代表电量过低，请及时充电。

⑥信号灯：

信号灯亮，代表正在操作手轮，并且信号正常；信号灯不亮代表当前没

有操作，或者正在操作，但是无线信号未连接。

⑦自定义按钮：

6个自定义按钮，每个按钮对应接收器上一个IO输出点。

⑧倍率开关：

按住使能按钮，切换倍率开关，可以切换手轮控制的倍率。

⑨充电口：

内置充电电池，使用Type-C规格充电器充电，充电电压5V，充电电流

1A-2A；充电时长3-5小时。充电时，电量灯闪烁，表示正在充电，充满后，

电量显示满格，不闪烁。

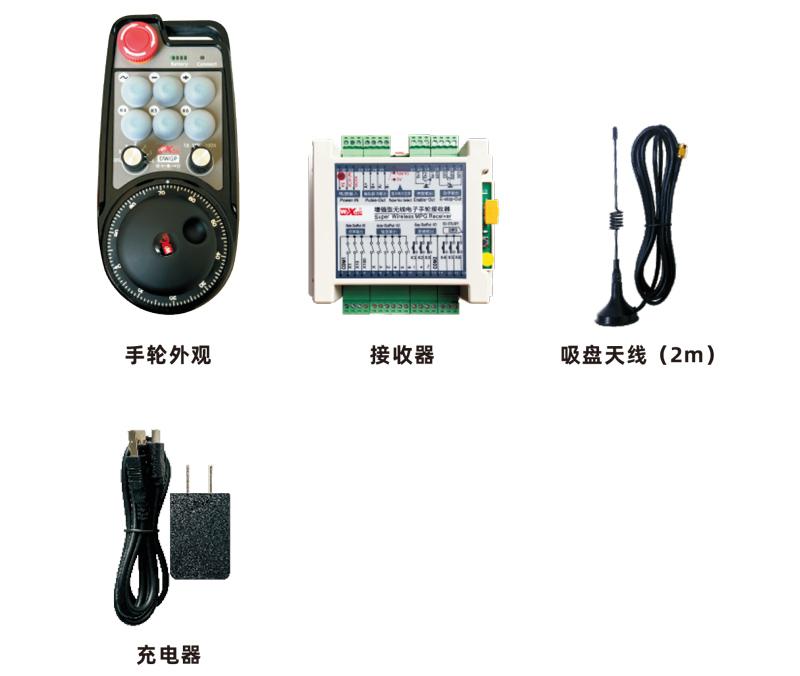

产品安装步骤：
1.将接收器通过背面的卡扣安装在电柜里，或者通过接收器四个角的螺丝孔

将其安装在电柜里。

2.参考我们的接收器接线图，对照你的现场设备，将设备通过线缆和接收器

连接。

3.接收器固定好后，必须将接收器配备的天线接好，并且将天线外端安装或

者放置在电柜外部，建议放在电柜顶部信号效果最好，禁止将天线不接，或者将

天线放在电柜内部，可能会导致信号无法使用。

4.最后打开手轮电源开关，就可以进行手轮遥控机器操作了。

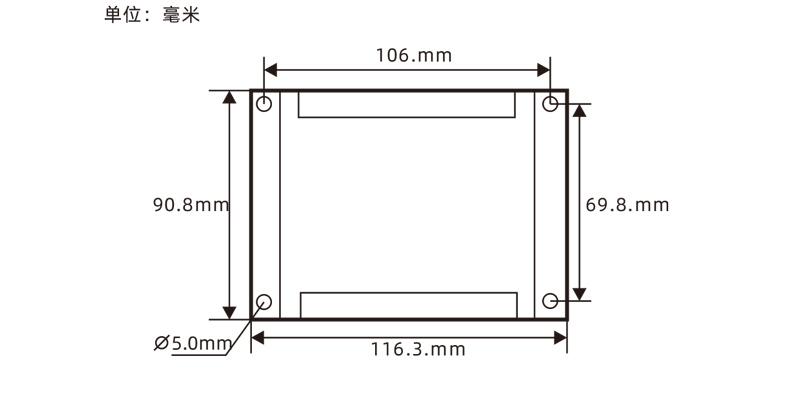

接收器安装尺寸：

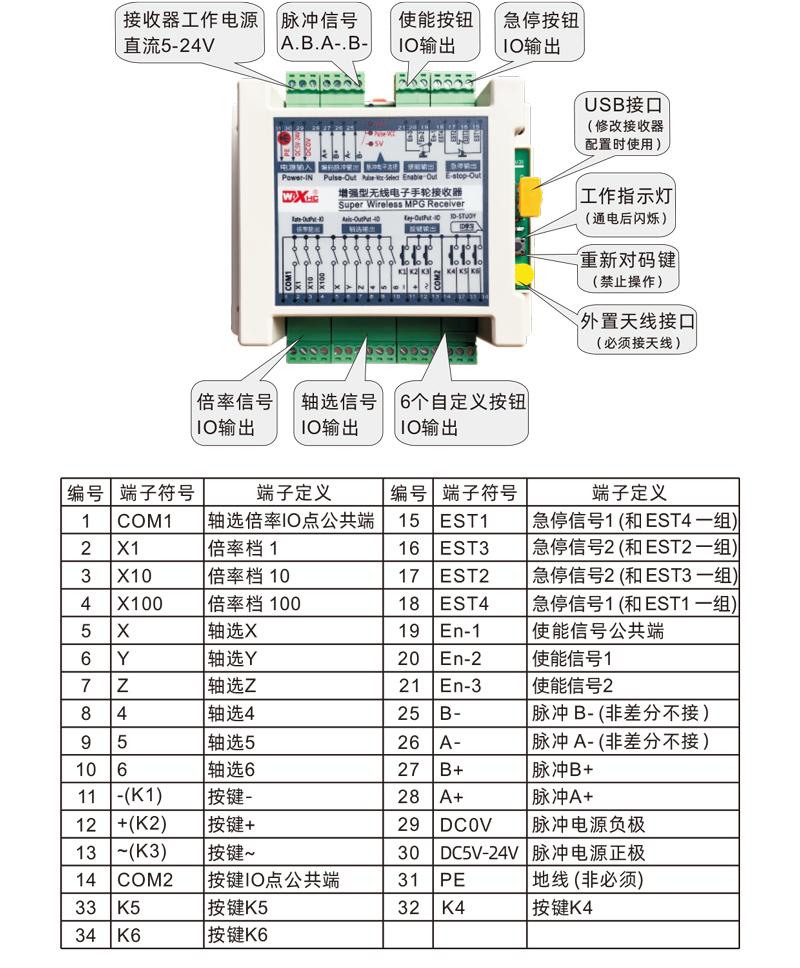

接收器接线参考图：

1.机器通电，接收器通电，接收器工作指示灯闪亮，无线电子手轮安装好电

池，紧固好电池盖，打开无线电子手轮电源开关，手轮电量灯亮；

2.选中坐标轴：按住使能按钮，切换轴选开关，选中你要操作的轴；

3.选中倍率：按住使能按钮，切换倍率开关，选中你需要的倍率档；

4.移动轴：按住使能按钮，选中轴选开关，选中倍率开关，然后转动脉冲编

码器，顺时针转动正向移动轴，逆时针转动负向移动轴；

5.按住任意自定义按钮，接收器对应按钮IO输出打开，松开按钮输出关闭；

6.按下急停按钮，接收器对应急停IO输出断开，手轮功能失效，释放急停按

钮，急停IO输出闭合，手轮功能恢复；

7.一段时间不操作手轮，手轮自动进入休眠待机，降低电耗，再次使用时，

可以通过按下使能按钮激活手轮；

8.长时间不使用手轮，建议将手轮轴选切到OFF档位，关闭手轮电源，延长

电池使用时间。

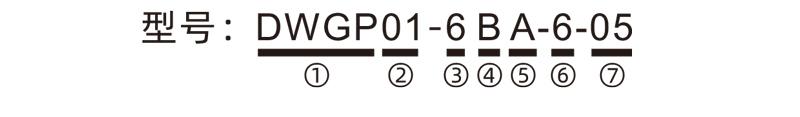

①：DWGP代表外观款式

②：脉冲输出参数：

01：表示脉冲输出信号为A、B；脉冲电压5V；脉冲数量100PPR；

02：表示脉冲输出信号为A、B；脉冲电压12V；脉冲数量25PPR;

03：表示脉冲输出信号为A、B、A-、B-；脉冲电压5V；脉冲数量100PPR；

04：表示低电平NPN开路输出，脉冲输出信号为A、B；脉冲数量100PPR；

05：表示高电平PNP源极输出，脉冲输出信号为A、B；脉冲数量100PPR；

③：代表轴选开关轴数，6代表6轴，7代表7轴，以此类推；

④：代表轴选开关信号类型，A代表点对点输出信号，B代表编码输出信号；

⑤：代表倍率开关信号类型，A代表点对点输出信号，B代表编码输出信号；

⑥：代表自定义按钮数量，6代表6个自定义按钮；

⑦：代表系统手轮供电电源，05代表5V供电，24代表24V供电。

故障情形	可能发生原因	故障排除方法
转动OFF开关，无法开机，电源灯不亮	1.手轮未安装电池或电池安装异常 2.电池电量不足 3.手轮故障	1.检查手轮电池安装情况 2.给手轮充电 3.联系厂家返厂检修
手轮开机，操作无反应，操作时，手轮信号灯不亮	1.接收器没通电 2.接收器天线没安装 3.遥控器与机器距离过远 4.环境干扰 5.手轮操作时没有按住使能按钮	1.检查接收器通电情况 2.安装接收器天线，并将天线外端安装在电柜外面固定 3.在正常距离下操作 4.①优化电柜布线，接收器天线走线尽量远离220V及以上线路②接收器电源尽量使用独立开关电源供电，并且电源线增加电源隔离模块和磁环，增加抗干扰能力
手轮开机，电量灯闪烁	1.电池电量不足 2.电池安装异常或接触不良	1.给手轮充电 2.检查电池安装情况，以及电池仓内两端金属片是否干净无异物，对其进行清洁
手轮按下按钮，或转动开关，或摇脉冲编码器无反应	1.开关/按钮/脉冲编码器损坏故障 2.接收器损坏故障	1.观察转动开关或按下按钮或摇动脉冲编码器时，手轮的信号灯是否闪亮，不亮代表开关或按钮或编码器故障，返厂维修；亮代表正常，检查接收器接线是否正确 2.返厂维修
接收器通电后，接收器上无灯亮	1.电源异常 2.电源接线错误 3.接收器故障	1.检查电源是否有电压，电压大小是否符合要求 2.检查电源正负极是否接反 3.返厂维修

1.请在常温常压，干燥的环境下使用，延长使用寿命；

2.请避免淋雨、水泡等异常环境使用，延长使用寿命；

3.请保持手轮外观清洁，延长使用寿命；

4.请避免挤压、摔落、磕碰等，防止手轮内部精密配件损坏或产生精度误差；

5.长时间不使用，请将手轮存储在干净并且安全的地方；

6.存储和运输时应注意防潮防震。

1.请使用人员使用前详细阅读使用说明，禁止非专业人员操作；

2.电量过低时请及时充电，避免电量不足导致手轮无法操作而发生错误；

3.如需维修，请联系厂家，如果因为自行维修导致的损坏，厂家将不提供质保。
