无线手轮 ATWGP-8轴 增强型

型号:ATWGP-8轴
规格:
市场价:0.00
优惠价:0.00
分享到:

分享到

  • 一键分享
  • QQ空间
  • 新浪微博
  • 百度收藏
  • 人人网
  • 腾讯微博
  • 腾讯朋友
  • 百度贴吧
  • 豆瓣网
  • 搜狐微博
  • QQ好友
  • QQ好友
    百度分享
  •  型号:ATWGP-8
               适配系统:所有带手轮接口的数控系统

    典型应用: 数控机床、数控雕铣机、加工中心

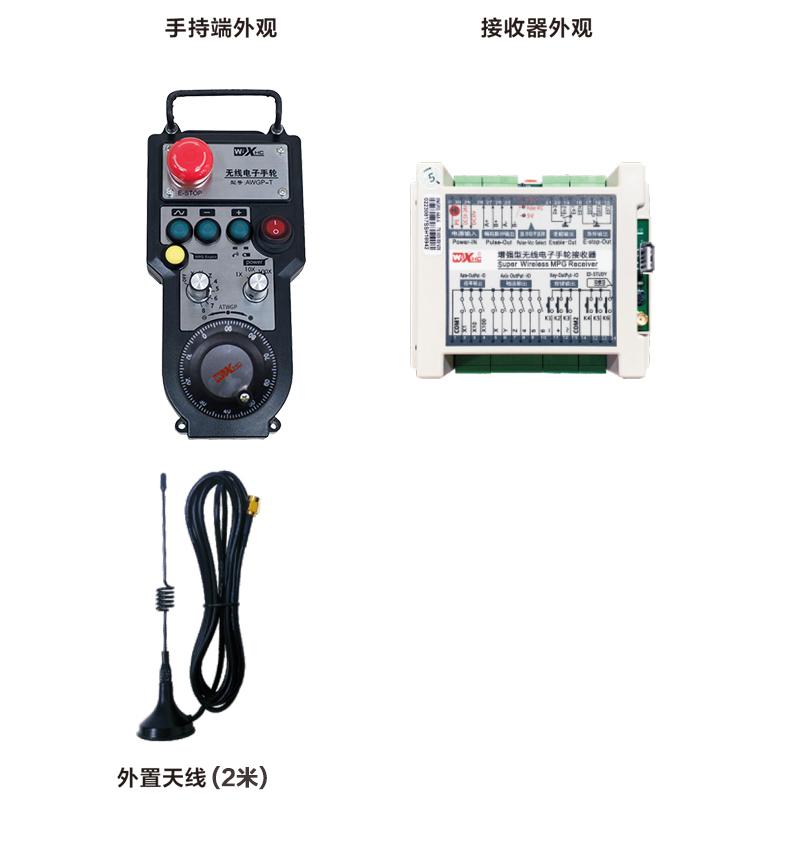

        该产品是数控机床上配套使用的手摇脉冲发生器(Manual Pulse Generator),已广泛应用于数控机床、数控车床、加工中心、数控雕铣机等领域。该产品采用无线传输技术,省去了传统的弹簧线连接,减少因电缆引起的设备故障,免去电缆拖动,粘上油等污染,操作更方便。该产品套装包括接收器和无线电子手轮。接收器通过网线与数控设备连接,电子手轮(手摇脉冲发生器 )通过无线传输技术与接收器进行连接通讯。操作者手持手轮,可摆脱弹簧线的连接束缚,自由走动。针对大型的龙门铣、数控车床、行走机床、切割等应用,更是带来极大的方便性,提高工作效率。

    支持西门子、三菱、发那科、台湾新代、宝元、法格、华中数控、广州数控等各类系统品牌,及其他支持手轮接口的数控系统。

     1.采用433MHZ无线通讯频段,无线操作距离40米;
        2.采用自动跳频功能,同时使用32套无线手轮,互不影响;3支持急停按钮和3个自定义按钮开关量输出;
        4.支持6轴轴选,3档、4档倍率轴选和倍率开关支持二进制编码、点对点、格雷码等各种信号类型;
        5.支持5V差分脉冲信号,24V脉冲信号等多种脉冲信号类型;
        6.低功耗设计,2节AA电池可以使用1个月以上;
        7.支持外置延长天线,适合各种机床安装环境,保证信号稳定;




    注释:

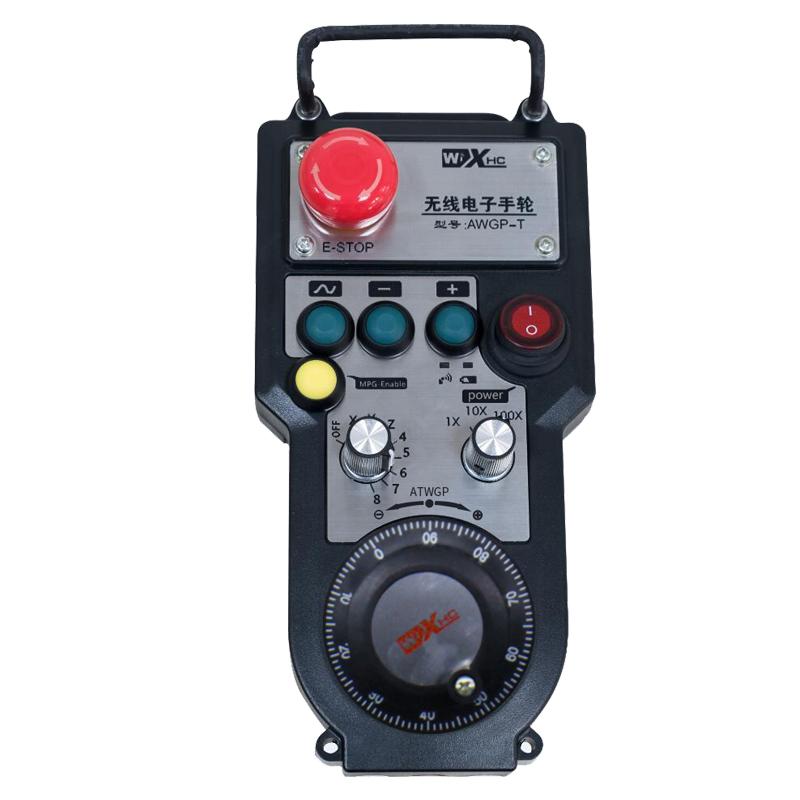

    1、状态指示灯:
     信号灯(左):操作手轮时,信号灯常亮,不操作时不亮;
     低电压报警灯(右):电池电量过低时,报警灯闪烁或者常亮;
    2、使能按钮:
     按住使能按钮后,激活轴选和倍率信号,并且脉冲编码器输出有效;
    3、自定义按钮:
     无任何功能的按钮,可以控制接收器上对应的一个开关量输出;

    COM1:轴选倍率信号输出的公共端;可以接0-24V公共信号
    COM2:3个自定义按钮输出的公共端;
