MACH3软限位的设置
来源: 成都芯合成科技有限公司     发布时间:2020-07-29 00:00:00     点击次数:184

MACH3软限位的设置

在工作中操作机床的时候经常会出现机床超行程的情况,导致机床撞机损坏机床的部件和整体精度,这时候需要安装限位开关来进行保护,机床在移动到限位开关的位置时会触发限位开关,限位开关会发出信号给系统停止运动。

如果没有限位开关或者想要多一层保护这时候就得需要用到软限位了,成都芯合成科技有限公司在此给出软限位的开启和设置方法希望给到你的帮助。





1.在开始设置软限位前请你先确认好你机床各个轴的最大行程,如果你安装有限位开关也请你确认限位开关所在的行程位置,一般软限位都是在限位开关之前。





2.确认好行程后打开软件中的原点/限位







3.需要设置的参数

Soft Max: 最大限位长度    Soft Min:最小的限位长度

Z轴是向负方向走的,要注意不要设置错误。

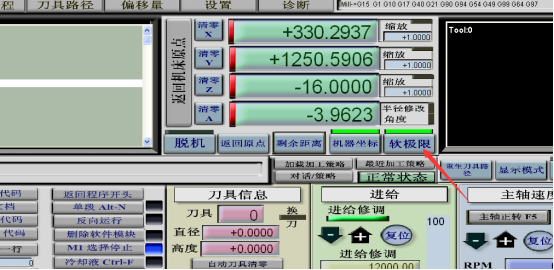

4.设置完成回到主界面开启软极限。




开启后软极限会长亮,如果无法开启请确认最大限位长度和最小限位长度有无错误,如果当前坐标超过软限位的值也会无法开启。











                                                             成都芯合成科技

                                                                  2020.7.27
