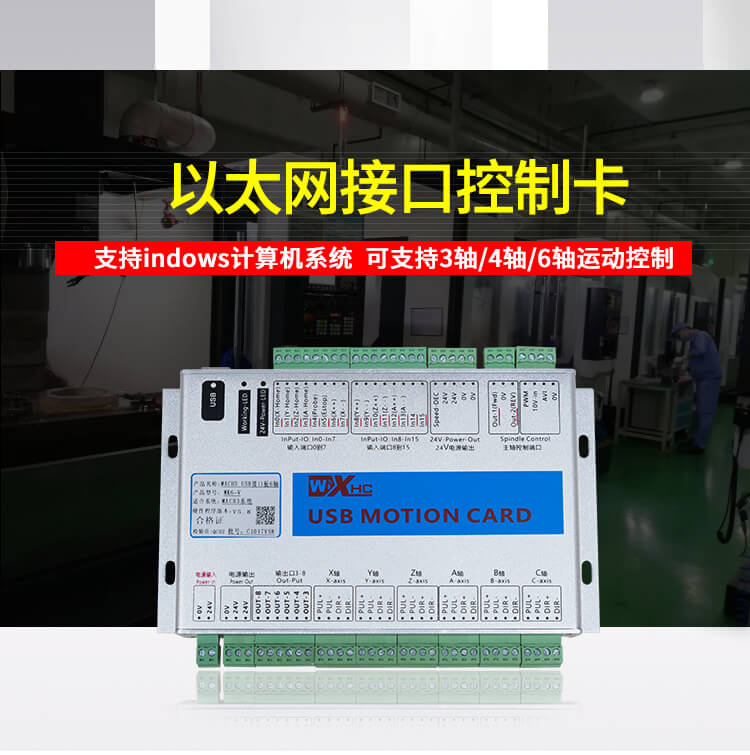

MACH3 以太网运动控制卡

型号:MKX-ET
规格:184*127*30mm
市场价:0.00
优惠价:0.00
分享到:

分享到

  • 一键分享
  • QQ空间
  • 新浪微博
  • 百度收藏
  • 人人网
  • 腾讯微博
  • 腾讯朋友
  • 百度贴吧
  • 豆瓣网
  • 搜狐微博
  • QQ好友
  • QQ好友
    百度分享
  • 一、应用领域

          MKX-ET 有三个系列:
            1. MK3-ET:最大支持3轴运动控制.
            2. MK4-ET:最大支持4轴运动控制.
            3. MK6-ET:最大支持6轴运动控制.
         支持windows 下Mach3所有的运动控制系统.


    二、典型应用


    三、使用示意图


    四、应用接线图




    五、产品特点

    1.支持Mach3 所有版本,只适合Windows操作系统,仅支持以太网接口,使用时需要进行IP通讯地址设置。
    2.支持主轴速度反馈功能
    3.支持断电续传功能

    4.支持最大10米以太网线,无需安装驱动,即插即用;
    5.支持最多6轴联动,包括点动6轴联动。(根据型号不同,支持轴数不同)
    6.拥有2000KHz的脉冲输出,支持差分信号输出,支持伺服/步进电机。
    7.拥有状态指示灯,可提示连线状态,Mach3连线状态,运行中,各类状态一目了然。
    8.拥有16个输入口,8个输出口,支持扩展输入输出口所有IO口全隔离,抗干扰强,性能稳定
    9.支持主轴PWM调速输出;支持主轴脉冲+方向输出;
    10.支持主轴0到10V模拟电压调速输出。
    11. 184x127x30 毫米,铝外壳,屏蔽干扰,稳定可靠。



    六、技术参数

    类别 参数描述

    输出控制:

    方向+脉冲

     驱动电流  隔离开路输出:5V,20mA
     驱动方式  脉冲+方向输出
     输出频率  2000KHZ
     支持轴数 MK3-ET:支持3轴
    MK4-ET:支持4轴
    MK6-ET:支持6轴
    主轴调速输出:
    支持3种模式输出
     模拟调速电压输出 0-10V
     PWM输出 5V,1KHZ,占空比:0到100%
     脉冲+方向输出 最小输出频率:15HZ
    最大输出频率:4KHZ
    8路输出口  驱动电流 隔离开路输出最大电流50mA;
    最大驱动电压:25V,
    低电平有效
    16路输入口  输入电流  隔离输入:5mA,最大电压25V
     通讯方式  以太网接口




    七、包装说明

    MKX-ET系列控制卡

    1个

    以太网网线 1根
    驱动光盘 1张
    MACH3控制卡常见问题解决方案书 1本
    MACH3软件参数设置与驱动安装说明书 1本
    MKX-ET说明书 1本
    包装盒尺寸 275*144*42mm
    重量 0.7KG







    更多详细介绍,请到下载中心下载
