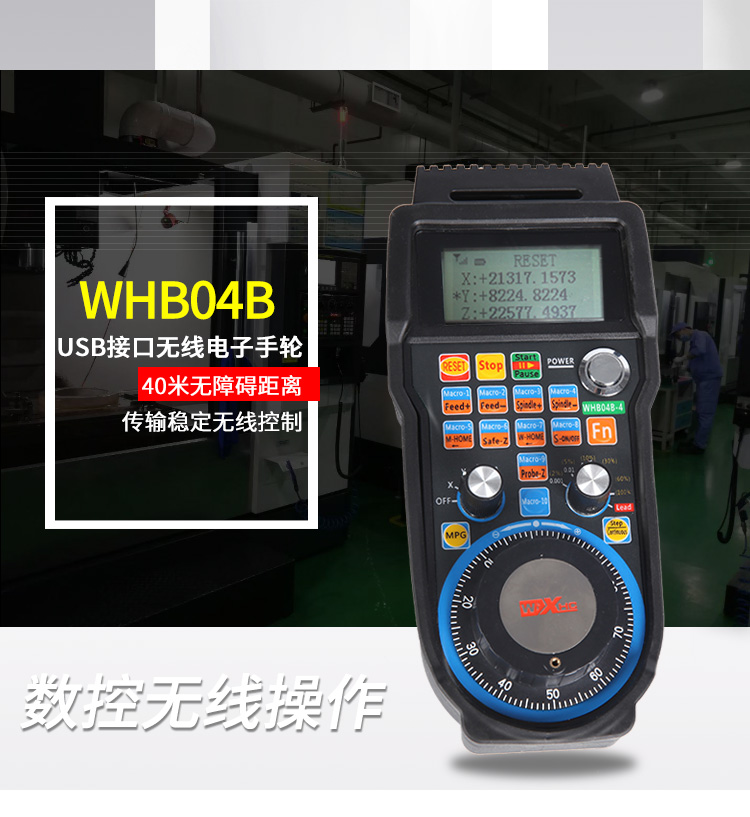

MACH3无线电子手轮04B

型号:WHB04B
规格:196*83*33mm
市场价:0.00
优惠价:0.00
分享到:

分享到

  • 一键分享
  • QQ空间
  • 新浪微博
  • 百度收藏
  • 人人网
  • 腾讯微博
  • 腾讯朋友
  • 百度贴吧
  • 豆瓣网
  • 搜狐微博
  • QQ好友
  • QQ好友
    百度分享
  • 一、应用领域

               WHB04B有两个系列:

                1、 WHB04B-4:支持四轴运动控制.

                2、 WHB04B-6:支持六轴运动控制.

        适合Windows环境下所有Mach3系统的数控机床


    二、使用示意图


    三、产品外观说明




    四、产品特点

    1、 采用跳频传输,抗干扰能力强

    采用433MHZ,ISM无线FR传输技术,发射功率10DB,接受灵敏度-98DB.
    具有32个跳频频道,每个频道间隔1MHZ.
    智能无线技术,实现自动跳频,自动节约功耗,自动ID码学习.
    跳频传输技术,同一个房间,能支持32套设备同时使用,互不影响.

    2、 LCD显示屏
    可以同时显示3个轴的坐标值
    显示当前手轮模式:连续模式或者步距模式
    点阵LCD带背光

    3 、轴选、倍率波段开关控制
    轴选择波段开关实现电子手轮的关闭以及对应的X Y Z A B C 各轴功能的选择控制.

    4 、支持10个宏代码按键


    五、技术参数

    类别 参数描述
    通讯频道 ISM,433MHZ
    电源 两节AA碱性电池
    无线传输距离 无障碍40米
    编码器 100PPR
    按键 16个(支持10个宏代码按键)
    发射功率 10DB
    接受灵敏度 -98DB
    最大轴数 6轴
    显示屏 点阵LCD背光显示屏
    材质 ABS和PC材料,耐摔耐热韧性好,并有硅胶套保护


    六、
    LCD显示说明


    七、按键功能说明

    复位按钮

    停止按钮

    开始/暂停按钮

    宏代码功能1/进给速度+按钮

    宏代码功能2/进给速度-按钮

    宏代码功能3/主轴速度+按钮

    宏代码功能4/主轴速度-按钮

    宏代码功能5/机床原点按钮

    宏代码功能6/返回安全Z高度按钮

    宏代码功能7/工件原点按钮

    宏代码功能8/主轴开关按钮

    组合功能键

    宏代码功能9/对刀按钮

    宏代码功能10按钮

    连续按钮

    步距按钮

    轴选择波段开关

    倍率波段开关




    八、包装说明

    WHB04B无线电子手轮 1个
    手轮摇杆 1套
    USB无线接收器 1个
    成都芯合成科技有限公司保修卡 1张
    MACH3无线电子手轮说明书 1本
    WHB04B驱动光盘 1张
    包装盒尺寸 220*168*60mm
     重量 0.6kg




    更多详细介绍,请到下载中心下载说明书
