可编程运动控制卡

型号:PMKX-V
规格:275*144*42mm
市场价:0.00
优惠价:0.00
分享到:

分享到

  • 一键分享
  • QQ空间
  • 新浪微博
  • 百度收藏
  • 人人网
  • 腾讯微博
  • 腾讯朋友
  • 百度贴吧
  • 豆瓣网
  • 搜狐微博
  • QQ好友
  • QQ好友
    百度分享

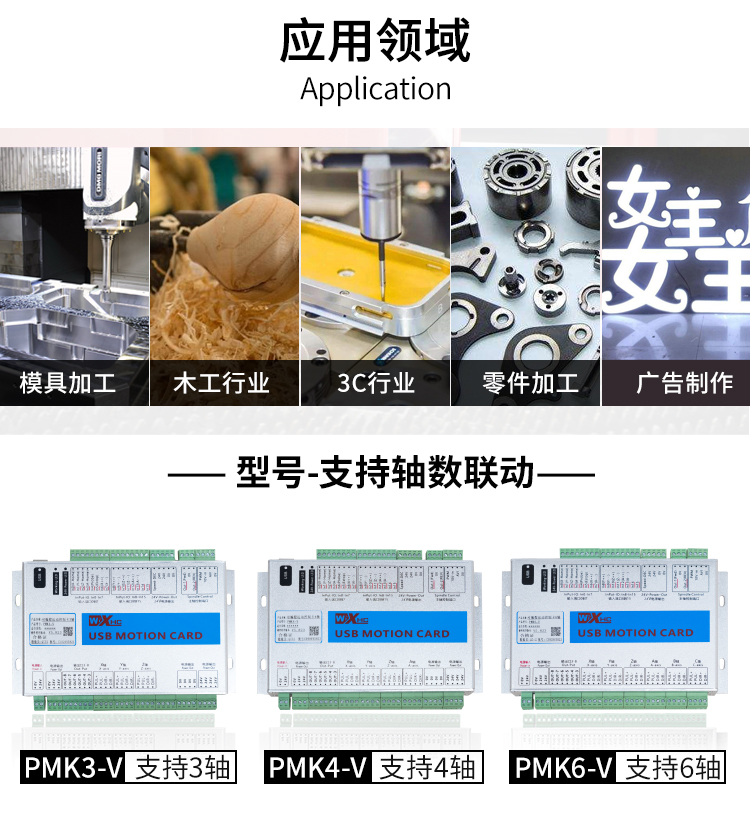

  •  一、应用领域

    PMKX-V 有三个系列:
    1. PMK3-V:最大支持3轴运动控制.
    2. PMK4-V:最大支持4轴运动控制.
    3. PMK6-V:最大支持6轴运动控制.
    支持windows 下所有的计算机操作系统.

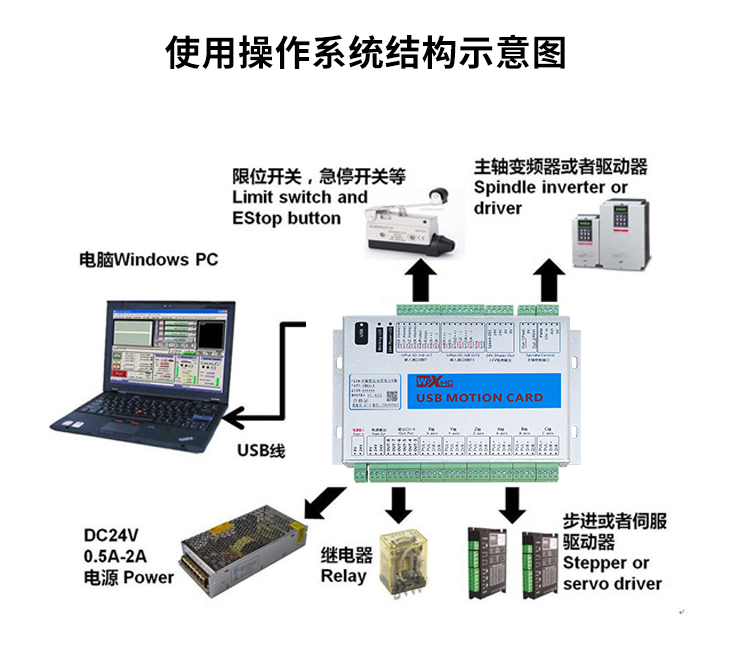

    二、使用示意图


    三、控制卡函数DLL说明

    前沿:控制系统组成框图

     控制系统,通过DLL库文件,和控制卡通讯;

    控制系统,通过DLL库文件,和控制卡进行通讯。
    控制系统,主要进行各种运动控制算法的计算(直线,圆弧,不规则曲线插补),G代码解析,小线段前瞻算法处理。
    XHC-MKX.DLL:由控制卡提供该DLL,控制系统,通过调用XHC-MKX.DLL库函数,可以下传数据给控制卡。系统主动向控制卡发起数据。

    四、特点:

    1.采用 USB 电缆和计算机通讯,USB 通信标准:USB 2.0
    2.控制卡支持 6 轴联动
    3.控制卡输出脉冲均匀,最大脉冲频率 2MHZ
    4.控制卡支持 16 个输入 IO 口,所有输入口,低电平有效
    5.控制卡支持 8 个输出口,输出口开路输出。
    6.控制卡支持变频器接口,支持模拟量 0——10V 输出,或 0——5V 输出。
    7.控制卡支持 PWM 输出,PWM 频率 2KHZ

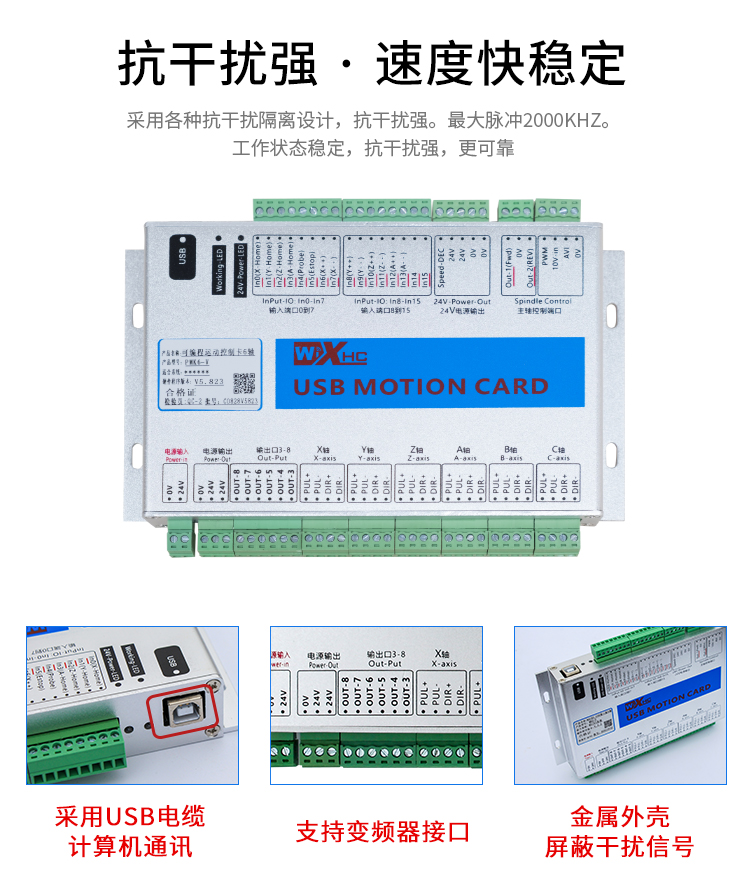

    8.EMI 设计,稳定可靠,避免变频器工作,影响 USB 通讯不稳定。
    9.控制卡支持软限位,硬限位,原点开关,支持对刀信号,急停信号控制。
    10.控制卡提供 WINDOWS 标准 DLL 库函数,提供 API 程序接口,供应客户进行 2 次开发。


    六、技术参数



    类别 参数描述

    输出控制:

    方向+脉冲

     驱动电流  隔离开路输出:5V,20mA
     驱动方式  脉冲+方向输出
     输出频率  2000KHZ
     支持轴数 PMK3-V:支持3轴
    PMK4-V:支持4轴
    PMK6-V:支持6轴
    主轴调速输出:
    支持3种模式输出
     模拟调速电压输出 0-10V
     PWM输出 5V,1KHZ,占空比:0到100%
     脉冲+方向输出 最小输出频率:15HZ
    最大输出频率:4KHZ
    8路输出口  驱动电流 隔离开路输出最大电流50mA;
    最大驱动电压:25V,
    低电平有效
    16路输入口  输入电流 隔离输入:5mA,最大电压25V
     USB接口  符合USB2.0标准,支持全速传输模式




    七、包装说明

    PMKX系列控制卡

    1个

    控制卡USB连接线 1根
    PMKX光盘 1张
    包装盒尺寸 275*144*42mm
    重量 0.7KG







    更多详细介绍,请到下载中心下载
