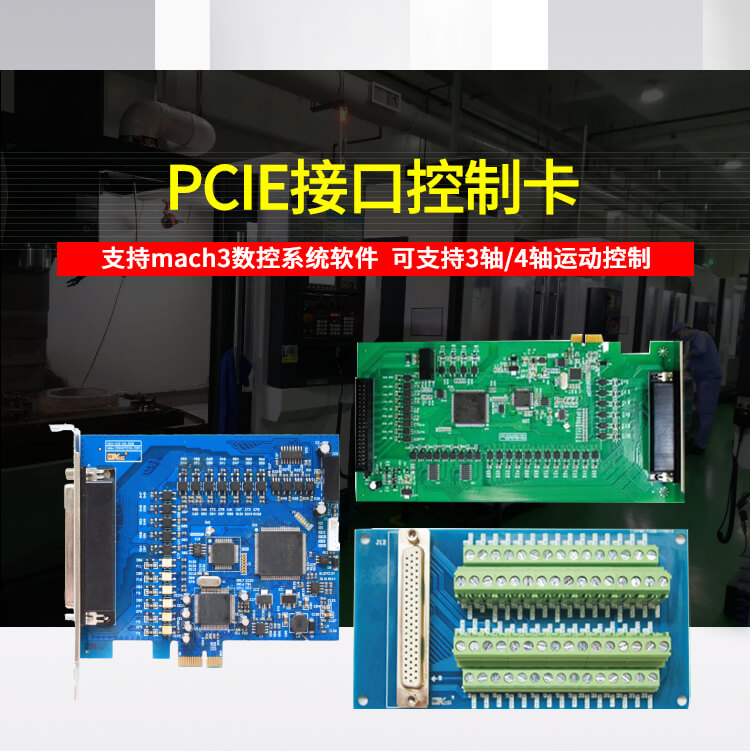

MKX-PCIE控制卡

型号:MKX-PCIE
规格:
市场价:0.00
优惠价:0.00
分享到:

分享到

  • 一键分享
  • QQ空间
  • 新浪微博
  • 百度收藏
  • 人人网
  • 腾讯微博
  • 腾讯朋友
  • 百度贴吧
  • 豆瓣网
  • 搜狐微博
  • QQ好友
  • QQ好友
    百度分享

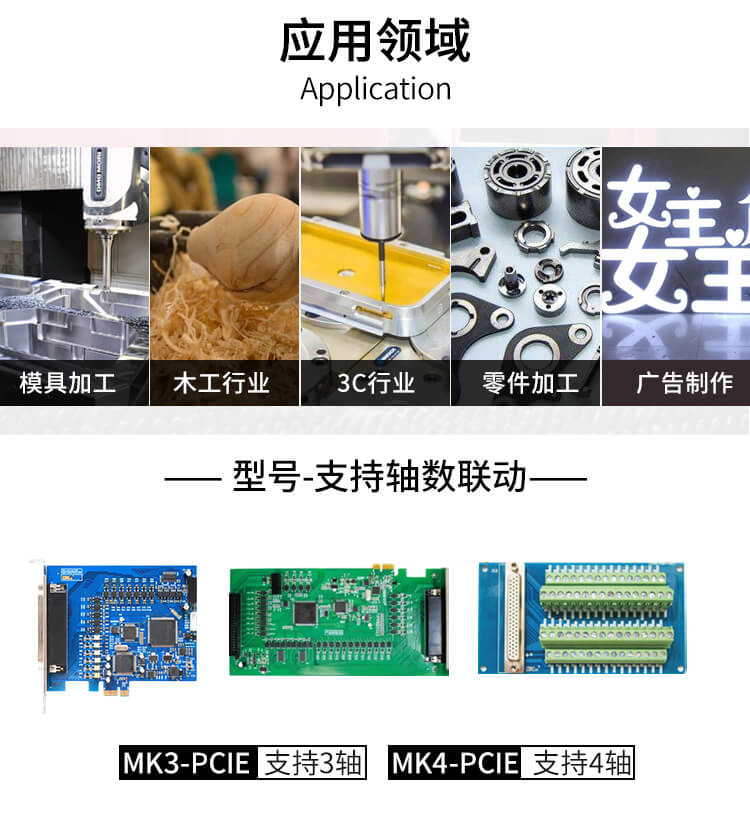

  • 一、应用领域

          PCI-E控制卡 有2个系列:
            1. MK3-PCIE:最大支持3轴运动控制.
            2. MK4-PCIE:最大支持4轴运动控制.

         支持windows 下Mach3所有的运动控制系统.


    二、典型应用




    三、使用示意图


    四、应用接线图

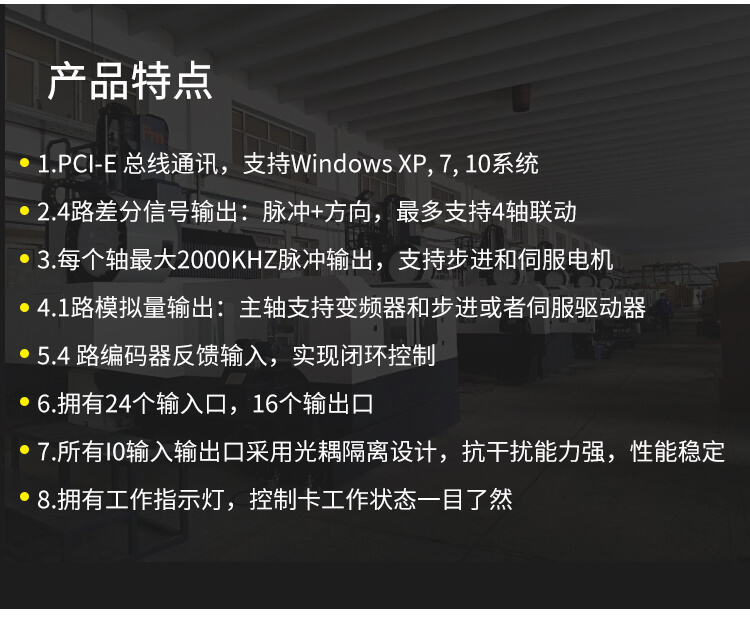

    五、产品特点

    1.PCI-E 总线通讯,支持Windows XP, 7, 10系统
    2.4路差分信号输出:脉冲+方向,最多支持4轴联动
    3.每个轴最大2000KHZ脉冲输出,支持步进和伺服电机
    4.1路模拟量输出:主轴支持变频器和步进或者伺服驱动器
    5.4 路编码器反馈输入,实现闭环控制
    6.拥有24个输入口,16个输出口
    7.所有I0输入输出口采用光耦隔离设计,抗干扰能力强,性能稳定
    8.拥有工作指示灯,控制卡工作状态一目了然



    六、技术参数

    类别 参数描述

    输出控制:

    方向+脉冲

     驱动电流  隔离开路输出:5V,20mA
     驱动方式  脉冲+方向输出
     输出频率  2000KHZ
     支持轴数 MK3-PCIE:支持3轴
    MK4-PCIE:支持4轴
    主轴调速输出:
    支持3种模式输出
     模拟调速电压输出 0-10V
     PWM输出 5V,1KHZ,占空比:0到100%
     脉冲+方向输出 最小输出频率:15HZ
    最大输出频率:4KHZ
    8路输出口  驱动电流 隔离开路输出最大电流50mA;
    最大驱动电压:25V,
    低电平有效
    16路输入口  输入电流  隔离输入:5mA,最大电压25V
     4路编码器反馈输入 输入信号  A、B两相,相位差90度
    输入频率  2000KHZ
    输入电流/电压  隔离输入:5mA/5V
    隔离电压  3.5KV
     PCI接口  规格PCI-E 1X




    七、包装说明









    更多详细介绍,请到下载中心下载
